Рама баскетбольного щита укреплена на двух параллельных балках, которые в рабочем состоянии принимают вертикальное положение, а в сложенном – горизонтальное. На них приходится основной вес кострукции. Параллельные балки зафиксированы между собой с помощью группы поперечных и перекрещивающихся перекладин.
По желанию заказчика, над щитом устанавливается рама для крепления табло атаки (24-секундного устройства).
За щитом к основным параллельным балкам крепятся складывающаяся группа поддерживающих балок и скрещивающих перекладин, состоящая из двух звеньев.
К натяжным тросам, складывающим и раскладывающим данную конструкцию, подведен электромотор, работающий от сети 220В 50Гц. Мотор оснащен дисковым тормозом с блокирующим предохранителем и управляется пультом, защищенным от случайного нажатия клавиш и от несанкционированного доступа.

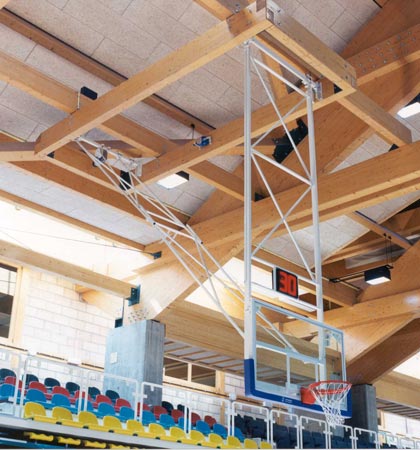

Модель S6.S0107. Двухлучевая подвесная баскетбольная конструкция, складывающаяся назад, со стеклянным щитом 180х105 см, защитным обрамлением и амортизированным кольцом.
Модель S6.S0109. Двухлучевая подвесная баскетбольная конструкция, складывающаяся назад, с прозрачным акриловым щитом 180х105 см и защитным обрамлением.
Модель S6.S0112. Двухлучевая подвесная баскетбольная конструкция, складывающаяся назад, с белым стекловолоконным щитом 180х105 см и простым кольцом без амортизации. |
 |
Рама баскетбольного щита крепится к двум параллельным балкам. С лицевой стороны над щитом крепятся поддерживающие складывающиеся звенья.
Лебёдка натяжных тросов вращается электромотором, работающим от сети 220В 50Гц. Пульт управления защищен от случайного нажатия клавиш и от несанкционированного доступа. Мотор оснащен дисковым тормозом и блокирующим переключателем.
Модель S6.S0127. Двухлучевая подвесная баскетбольная конструкция, складывающаяся вперёд, со стеклянным щитом 180х105 см.
Модель S6.S0129. Двухлучевая подвесная баскетбольная конструкция, складывающаяся вперёд, с прозрачным акриловым щитом 180х105 см.
Модель S6.S0124. Двухлучевая подвесная баскетбольная конструкция, складывающаяся вперёд, с белым стекловолоконным щитом 180х105 см и простым кольцом без амортизации.
|
 |
Рама баскетбольного щита крепится к одной основной балке, которая в рабочем состоянии находится под углом и удерживается на необходимой высоте с помощью складывающегося луча и стальных тросов.
Конструкция складывается вперёд с помощью электромотора, работающего от сети 220В 50Гц. Мотор оснащен дисковым тормозом и блокирующим переключателем. Пульт управления защищен от случайного нажатия клавиш и от несанкционированного доступа.
Модель S6.S0132. Однолучевая подвесная баскетбольная конструкция со стеклянным щитом 180х105 см.
Модель S6.S0139. Однолучевая подвесная баскетбольная конструкция с прозрачным акриловым щитом 180х105 см. |
